[ 监测系统 ] [2] MODBUS 通信协议

Modbus 是 Modicon 公司为可编程逻辑控制器（PLC）而提出的一种串行通信协议，目前已成为工业领域通信协议的业界标准。Modbus 协议是一个 master/slave 架构的协议。每个 Modbus 网络存在唯一的 master 节点，其他通信节点为 slave 节点，每一个 slave 设备都有一个唯一的地址。Master 端发送数据请求消息，Slave 端接收到正确消息后就可以发送数据到 Master 端以响应请求。Master 端也可直接发消息修改 Slave 端的数据，实现双向读写。在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和远程终端控制系统（RTU）。

协议版本

Modbus 协议目前存在用于串口、以太网以及其他支持互联网协议的网络版本。

大多数Modbus设备通信通过串口RS-485物理层进行。

对于通过 TCP/IP（例如以太网）的连接，存在多个Modbus/TCP变种，这种方式不需要校验和计算。

上述通信协议，在数据模型和功能调用上都是相同的，只有封装方式不同。

TCP/IP 上的 Modbus 协议

Modbus TCP/IP是运行在以太网 TCP/IP 网络上的 Modbus 报文传输协议。Modbus TCP/IP 通信系统包括两种不同类型的设备：

1）连接至 TCP/IP 网络的 Modbus TCP/IP 客户机和服务器设备

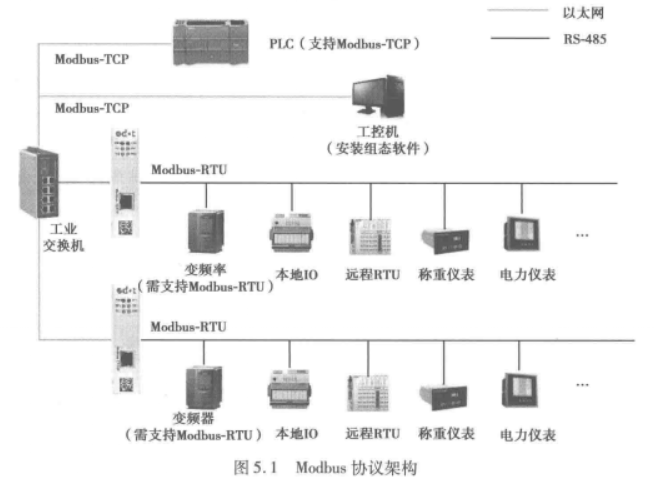

2）互联设备，例如：在 TCP/IP 网络和串行链路子网之间互连的网桥、路由器或网关。

Modbus 协议提供以太网 TCP/IP 网络上设备之间的客户机/服务器通信。这种客户机/服务器通信模式提供四种类型报文服务：

1）Modbus请求：客户机在网络上发送用来启动事务处理的报文。

2）Modbus指示：服务端接收的请求报文。

3）Modbus响应：服务器发送的响应信息。

4）Modbus证实：在客户端接收的响应信息。

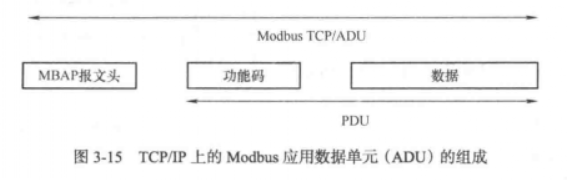

Modbus 协议定义一个与基础通信层无关的简单协议数据单元（PDU）。特定总线或网络上的 Modbus 协议能够在应用数据单元（ADU）上引入一些附加域。TCP/IP 上的 Modbus 应用数据单元（ADU）组成如下图所示：

包括：MBAP报文头（Modbus协议报文头）、功能码、数据。

启动Modbus事务处理的客户机建立Modbus应用数据单元。应用数据单元中功能码向服务器指示执行操作内容。

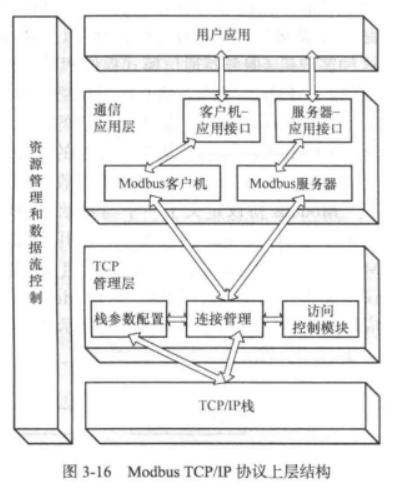

Modbus TCP/IP 协议上层结构

它是一个既包含Modbus客户机又包含Modbus服务器组件的通用模型，适用于任何设备。

1）TCP/IP 栈

TCP/IP 栈可以进行参数配置，用于特定产品或系统的数据流控制、地址管理和连接管理。通常 BSD 套接字接口就用来管理 TCP 连接。

2）TCP 管理层

管理通信的建立和结束，管理建立在 TCP 连接上的数据流。

3）通信应用层

一个Modbus设备可以提供一个客户机和/或服务器Modbus接口。可提供一个Modbus后台接口，允许间接地访问用户应用对象。

4）用户应用

用户应用规定了用户、系统以及不同设备可调用的应用功能。

5）资源管理和数据流控制

为平衡Modbus客户机与服务器之间报文传输的数据流，在Modbus报文传输栈的所有各层均设置数据流控制机制。
