[ CC2541 ] [ 1 ] UART 实验

8个月前 ⋅ 0

简介

UART 全称 Universal Asynchronous Receiver Transmiter 即通用异步收发器，是一种通用的串行、异步通信总线。该总线有两条数据线，可以实现全双工的发送和接收。在嵌入式系统中常用于主机与辅助设备之间的通信。

Clipboard Image.png

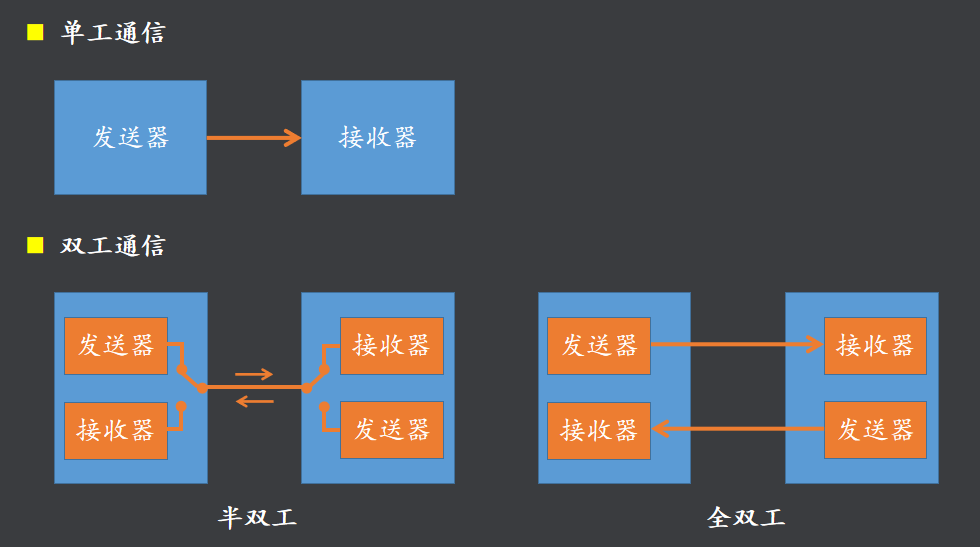

（因为有两条数据线，所以可实现全双工通信。）

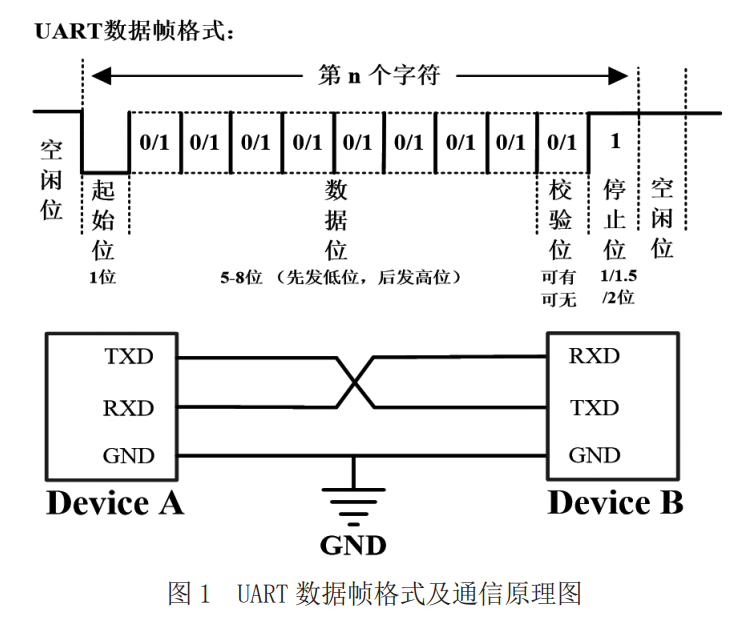

串口通信中重要的参数包括波特率、停止位、数据位、奇偶校验位等。典型的串口通信仅需三根线，发送数据线、接收数据线和地线。

Clipboard Image.png

实验目的

通过实验掌握 CC2541 芯片串口配置与使用
采集到内部温度传感器信息通过串口发送到上位机

传感器配置

温度传感器配置：
TR0=0x01; //设置为 1 来连接温度传感器到
SOC_ADC ATEST=0x01; //使能温度传感
AD 传感器配置：

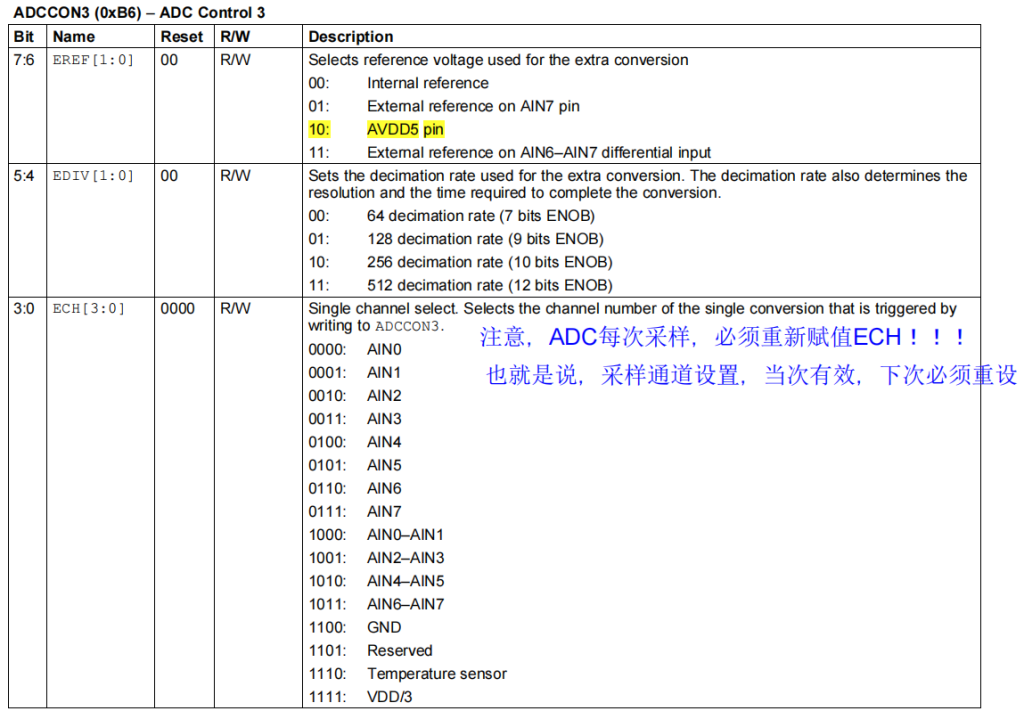

ADCCON3 = (0x3E); //选择 1.25V 为参考电压；14 位分辨率；内温度传感器采样
ADCCON1 |= 0x30; //选择 ADC 的启动模式为手动
ADCCON1 |= 0x40; //启动 AD 转化

源码分析

void main(void)
{
    char i;
    float AvgTemp;
    char strTemp[6];

    InitUART();                           //初始化串口
    InitSensor();                         //初始化 ADC

    while(1)
    {
        AvgTemp = 0;
        for (i=0; i<64; i++)
        {
            AvgTemp += GetTemperature();
        }

        AvgTemp = AvgTemp/64;             //每次累加后除 64
                                          //从概率角度上来看，取平均值，可以提高计算精度

        memset(strTemp, 0, 6);
        sprintf(strTemp,"%.02f", AvgTemp);//将浮点数转成字符串
        UartSendString(strTemp, 5);       //通过串口发给电脑显示芯片温度
        DelayMS(1000);                    //延时
    }
}

#define HAL_ADC_REF_1V25                0x00
#define ADC_12_BIT                      0x30
#define ADC_EMP_SENS                    0x0E
#define ADC_TO_CELSIUS(ADC_VALUE)       ((ADC_VALUE>>4)-334)   //温度校正

float GetTemperature(void)
{
   unsigned int  value;
   unsigned char tmpADCCON3 = ADCCON3;

   ADCIF = 0;

   //选择1.25V为参考电压；12位分辨率；对片内温度传感器采样
   ADCCON3  = (HAL_ADC_REF_1V25 | ADC_12_BIT | ADC_EMP_SENS);

   while(!ADCIF);                     //等待 AD 转换完成

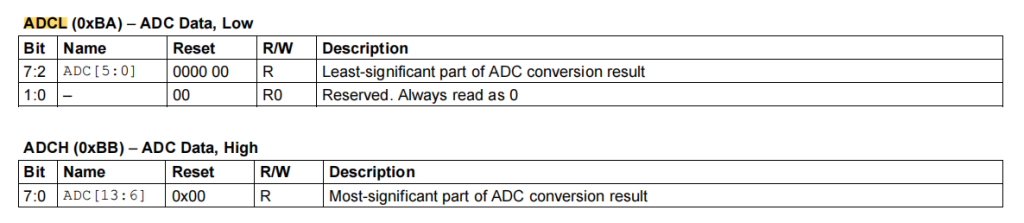

   value =  ADCL >> 2;                //ADCL 寄存器低 2 位无效
   value |= (((unsigned int)ADCH) << 6);

   ADCCON3 = tmpADCCON3;

   return ADC_TO_CELSIUS(value);
}

Clipboard Image.png

void InitUART(void)
{
    PERCFG = 0x00;                   //位置1 P0口
    P0SEL = 0x3C;                    //P0用作串口

    P2DIR &= ~0xC0;                  //P0优先作为UART0
    U0CSR |= 0x80;                   //串口设置为UART方式
    U0GCR |= 11;
    U0BAUD |= 216;                   //波特率设为115200

    UTX0IF = 1;                      //UART0 TX中断标志初始置位1
    U0CSR |= 0x40;                   //允许接收
    IEN0 |= 0x84;                    //开总中断，接收中断
}

void InitSensor(void)
{
   DISABLE_ALL_INTERRUPTS();     //关闭所有中断
   InitClock();                  //设置系统主时钟为 32M
   TR0=0x01;                     //设置为1来连接温度传感器到SOC_ADC
   ATEST=0x01;                   //使能温度传感
}
