[ BLE 智能手环 ] [ 1 ] 蓝牙介绍及开发环境搭建

8个月前 ⋅ 0

简介

BLE 是蓝牙家族的新成员，它基于蓝牙 4.0 标准，与传统蓝牙相似，仍在 2.4 GHz ISM 频段下运行，但使用一种更简单的调制模式。除非连接被启动，否则 BLE 一直处于休眠模式，因此更节能。BLE 在 2011 年上市，称为蓝牙智能。在维持相似通信距离基础上，BLE 更加节能和节省成本，通常通信距离可达约 100m，数据速率约 1 Mbits/s。

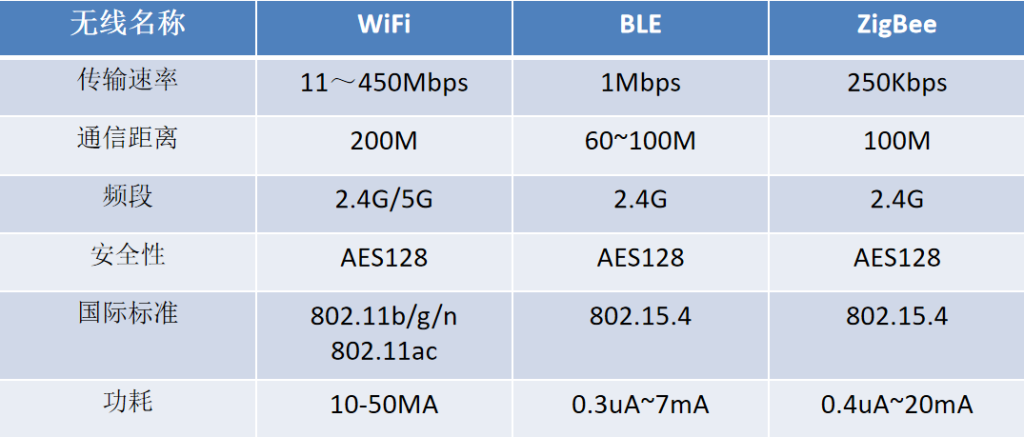

对比

ZigBee 是一种高端通信技术，用于低功率、低数据速率的个人区域网络，如传感网络、家居自动化和医疗设备。ZigBee 通常比蓝牙或 WiFi 等其他无线网络便宜，已应用于无线照明开关、电子仪表（智能电网、需求响应等）和工业设备检测等。


WiFi：传输速率快、距离远、功耗大。

BLE：传输速率适中、功耗低。

ZigBee：传输速率慢、功耗低。

BLE 协议栈

BLE 不在支持传统蓝牙协议，在 BLE 应用中，所有协议或服务都是基于 GATT（Generic Attribute Profile）。

服务：描述特点，以及如何应用特点，需要什么安全机制。

协议：定义使用的服务，说明是传感器端还是接收端。

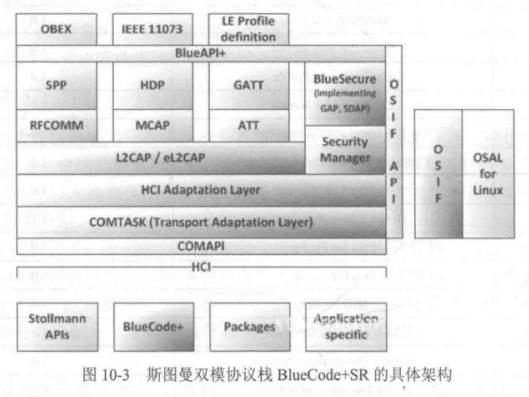

双模协议栈


包含 SPP、HDP 和 GATT 需要的所有部分。

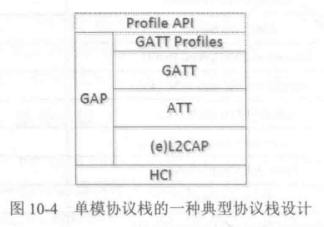

单模协议栈


单模协议栈中不包含具体协议，需要在应用中实现对应协议。（传统蓝牙在协议栈中实现相关协议）和双模协议对比，BLE 无需一个主处理器来实现它的协议。

开发环境搭建

硬件

  1. CC2541开发板
  2. CCdebugger仿真器
  3. USB线
  4. OLED显示器

软件

  1. IAR Embedded Workbench
  2. SmartRF Flash Programmer
