[ WiFi 智能家居项目 ] [ 13 ] WiFi 智能开关

简介

WiFi 智能开关是指，在之前 TCPServer 基础上，通过发送信号，控制 ESP8266 输出引脚电平高低，从而操控继电器是否连通。（继电器可以隔离控制器和设备，起到用小电信号控制大量电流和电压的作用）

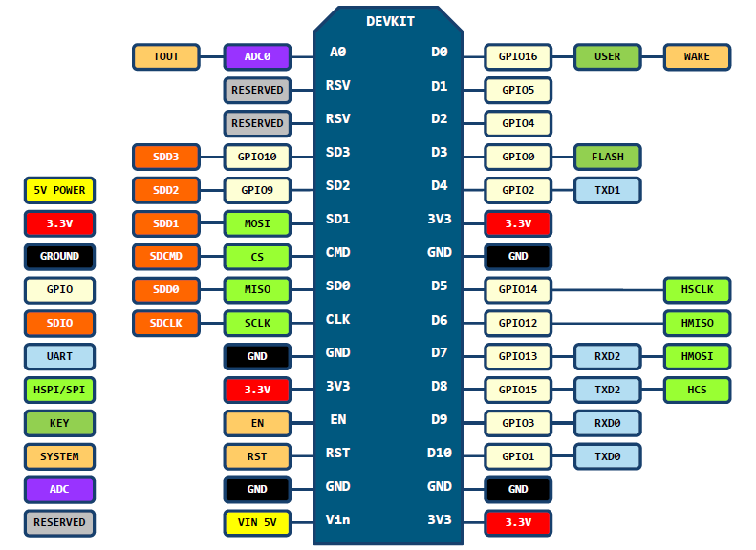

硬件连接

采用 GPIO5 直接驱动继电器，继电器电源 VCC 连接 VIN，继电器 GND 连接到 GND。

代码

#include "esp_common.h"
#include "gpio.h"


/******************************************************************************
 * FunctionName : Relay_Control
 * Description  : Relay_Control
 * Parameters   : uint32 mask
 * Returns      : none
*******************************************************************************/

void Relay_Control(uint32 mask)

{

    GPIO_OUTPUT(GPIO_Pin_5,mask);

}

#ifndef __RELAY_H__
#define __RELAY_H__

#ifdef __cplusplus
extern "C" {
#endif

#define RELAY_ON    1
#define RELAY_OFF   0


void Relay_Control(uint32 mask);


#ifdef __cplusplus
}
#endif

#endif

extern "C" 的作用：C++ 函数支持重载功能，导致全局变量或函数被 C++ 编译后在符号库中的名字与 C 语言的不同。在 C 和 C++ 混合编程情境下，会产生编译后符号不匹配问题，从而导致编译失败。而 extern "C" 就是告诉编译器，其所包含的部分，采用 C 语言的方式进行编译，从而解决上述问题。
